Bruchschäden: Dauerschwingbruch an einer Schraube |

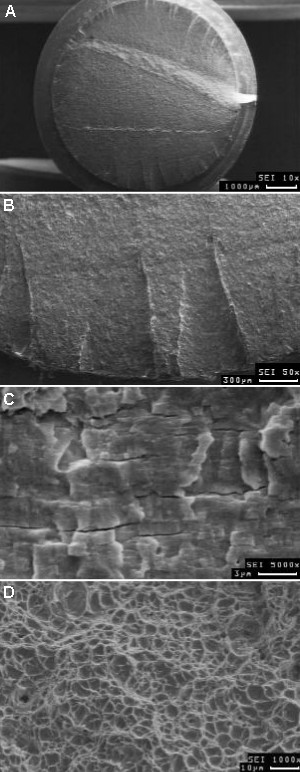

Dauerschwingbruch an einer Schraube. Bruchausgang am Gewindeansatz Bild A: Übersicht der Bruchfläche mit dem Restbruch in der Mitte. Bild B: Ausgangsbereich des Dauerschwingbruchs. Bild C: Rastlinien im Bereich des Schwingbruchs. Bild D: Duktiler Restbruch. REM, Sekundärelektronenbild, Originalvergrößerung 10x (Bild A), 50x (Bild B), 5000x (Bild C), 1000x (Bild D). |
